Как работает электроусилитель руля в современном автомобиле
Что такое электроусилитель руля и зачем он нужен
Рулевое управление любой машины требует усилие — нужно поворачивать колёса, преодолевая трение шин об асфальт, сопротивление подвески и геометрию разворота. На лёгких автомобилях при низких скоростях это усилие совсем небольшое, но чем тяжелее машина и шире резина, тем сильнее нагрузка на руки водителя. Раньше эту проблему решали гидравлические усилители (ГУР): насос, качающий масло, создавал давление в цилиндре, который помогал поворачивать рулевую рейку. Гидравлика надёжна и даёт хорошую обратную связь, но у неё есть недостатки: насос крутится постоянно от двигателя, съедая часть мощности и топлива, а трубки с маслом текут, замерзают и требуют замены рабочей жидкости.
Электроусилитель руля (ЭУР) убрал гидравлику из схемы. Электромотор создаёт момент помощи напрямую — на валу рулевого столба или на самой рейке. Насоса нет, жидкости нет, парзитовой нагрузки на двигатель нет. Помощь включается только тогда, когда водитель реально крутит руль, а блок управления точно дозирует её величину в зависимости от скорости, режима и состояния дороги. Это даёт экономию топлива примерно на полтора-два процента в городском цикле, упрощает монтаж на конвейере и открывает возможности для систем помощи водителю — держания полосы, парковки, обхода препятствий.
Основные компоненты системы: датчик крутящего момента, электромотор, блок управления
Любой ЭУР строится вокруг трёх ключевых узлов. Датчик крутящего момента стоит на рулевом столбе — он «чувствует», как сильно водитель дергает руль. Электромотор — это источник помощи, он может сидеть на столбе (колонный тип), на рулевой рейке (рейковый) или даже прямо на шарнирах колёс (раздельный привод на каждое колесо, пока встречается редко). Блок управления (ЭБУ руля) — это маленький компьютер, который читает датчики, считает нужный момент и подаёт ток на мотор.
К этим трём базовым элементам добавляются датчики скорости автомобиля (обычно берут сигнал от АБС), датчик угла поворота руля, иногда — датчик бокового ускорения и рыскания. На машинах с адаптивным управлением рулём блок ещё получает данные от камер, радаров и навигации. Питание берётся от бортовой сети 12 В (на грузовиках и некоторых гибридах — 48 В), поэтому проводка к мотору толстая, а предохранитель — на 60–80 А.
Как сигнал от руля превращается в усилие на колёсах
Водитель поворачивает руль — на валу рулевого столба возникает крутящий момент. Датчик этого момента чаще всего работает по магниторезистивному или индукционному принципу. На валу есть два втулочных элемента с зубчиками или магнитными полюсами, которые могут немного смещаться относительно друг друга под нагрузкой. Между ними — чувствительные элементы ( Холла или АМР), которые фиксируют изменение магнитного поля. Чем сильнее вращение, тем больше смещение, тем сильнее меняется сигнал на выходе датчика. На выходе — два независимых аналоговых или цифровых канала для надёжности: если расходится — блок уходит в аварийный режим.
Блок управления получает сигнал крутящего момента, скорость машины, угол поворота и выбранный режим. По заложенной карте (характеристике помощи) он вычисляет целевой момент помощи. Например, на стоянке при скорости 0 км/ч помощь максимальная — мотор выдаёт 80–90% от нужного момента. На 60 км/ч помощь падает до 30–40%, на 120 км/ч — до 10–15% или вообще нуля, чтобы руль не был «ватаным» и водитель чувствовал дорогу.

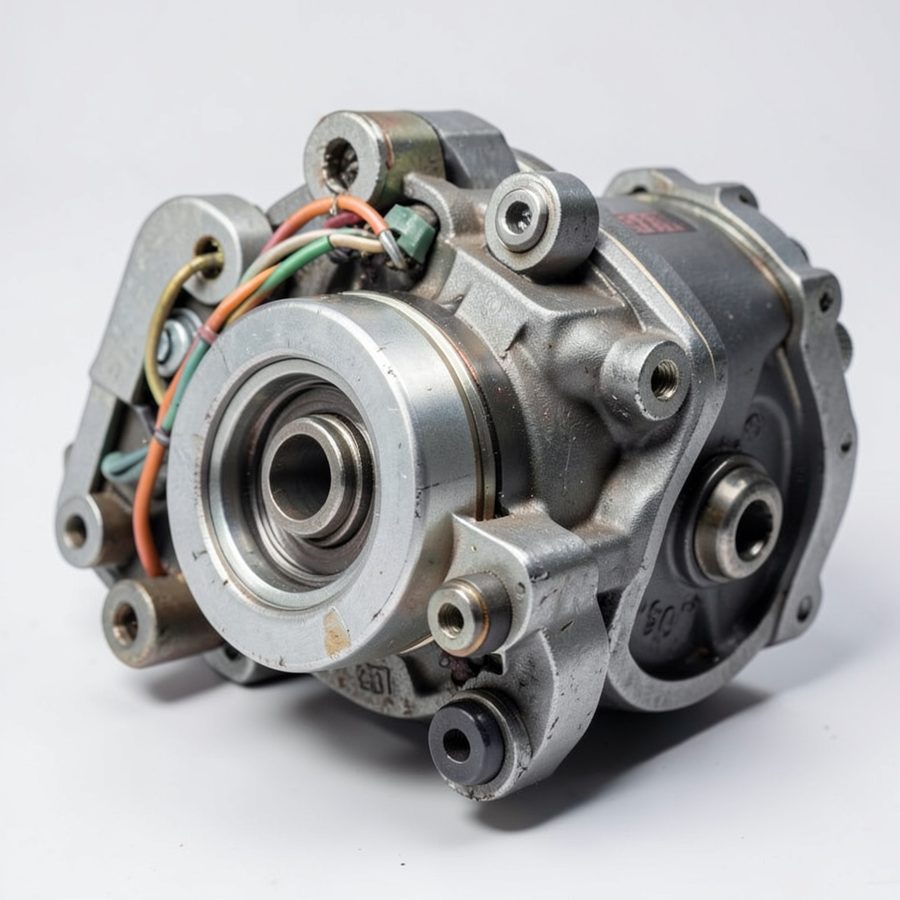

Затем блок пускает ток через мотор. Если мотор постоянного тока с щётками — через H-мост на полевых транзисторах. Если бесщёточный (BLDC) — через трёхфазный инвертер, коммутируя обмотки по сигналу датчиков положения ротора ( Холла или резольвера). Мотор крутится и через редуктор (червячную или планетарную передачу) передаёт момент на вал рулевой рейки или на вал столба. На рейке этот момент суммируется с усилием водителя через шлицевое соединение или вал с торсионом — колёса поворачиваются легче.
Режимы работы: обычный, спортивный, экономичный
Блок управления меняет характер помощи не только по скорости, но и по нажатой кнопке режима. В режиме «Comfort» или «Normal» карта помощи мягкая: большой буст на малых скоростях, плавное затухание к высоким. В «Sport» помощь меньше на всех режимах, кривая круче — руль тяжелее, но точнее передаёт нагрузку от передней оси. В «Eco» помощь максимальна на парковке, но быстрее убывает со скоростью, чтобы разгрузить генератор и сэкономить топливо.
На некоторых машинах (например, у VAG, BMW, Mercedes, Hyundai-Kia) есть индивидуальная настройка: водитель в меню мультимедиа двигает ползунок «Лёгкость руля» от «Максимально лёгкий» до «Тяжёлый». Это просто сдвигает базовую карту помощи вверх или вниз на 10–20%. Дополнительно блок учитывает боковое ускорение: в резком повороте помощь немного снижается, чтобы не усилить нестабильность. Если АБС фиксирует пробуксовку или заноса — ЭУР может дать контрпомощь (counter-steer), слегка поворачивая руль в противоположную сторону, помогая стабилизировать машину.
Признаки неисправности и когда стоит обратиться в сервис
Самый очевидный симптом — руль стал тяжёлым, как без усилителя. Часто это сопровождается загоранием жёлтого или красного значка руля с восклицательным знаком на приборной панели. На разных брендах пиктограмма может отличаться: у некоторых — круг с сегментами руля, у других — просто надпись EPS или EPAS. Если горит «Check Engine» вместе с рулём — проблема может быть в шине CAN или общем питании.
Другие признаки: руль «гуляет» по центру, уводит машину в сторону на ровной дороге, появляются стуки или гул при повороте на месте. Гул, меняющийся с частотой вращения мотора (высокий писк или гудение), часто говорит об износе подшипников электромотора или редуктора. Стук при смене направления — возможен люфт в шлицах вала мотора, в муфте столба или в самой рейке. Вибрация в руле при движении по гладкому асфальту иногда бывает от неравномерного момента мотора — например, если один из фазных транзисторов инвертера открылся или закоротило виток статора.
Иногда усилитель работает, но периодически отключается: руль становится тяжёлым на пару секунд, потом снова лёгкий. Это типично для перегрева мотора или блока управления — при интенсивной парковке или езде по глубокому снегу ток в моторе поднимается до 40–60 А, радиаторы не справляются, срабатывает тепловая защита. После остывания всё возвращается в норму.
Простейшая диагностика, которую можно сделать самостоятельно
Начните с визуального осмотра. Проверьте предохранитель ЭУР в коробке под капотом или в салоне — он часто на 60–80 А, иногда два параллельных. Посмотрите на разъёмы мотора и блока: окисление, расплавленные контакты, сбитая защёлка — частая причина. Если мотор колонный, загляните под панель приборов: иногда течёт конденсат с печки или промокает ковёр, вода попадает в блок управления.
У колонного и рейкового ЭУР гидравлики нет, жидкость проверять нечего. Но на некоторых старых схемах (например, электрогидравлический усилитель на Toyota Camry XV40, Lexus ES, некоторых грузовиках) есть небольшой бачок с маслом ATF — проверьте уровень по штанге на холодном и горячем двигателе, доливайте только рекомендованное масло.
Подключите OBD-сканер (даже простой ELM327 с приложением на телефоне). Зайдите в блок «Steering» или «EPS». Типичные коды ошибок:
- C1511 / C1512 / C1513 — датчик крутящего момента: сигнал вне диапазона, расхождение каналов, обрыв.
- C1521 / C1522 — электромотор: обрыв обмотки, закоротка на массу/плюс, перегруз по току.
- C1531 / C1532 — блок управления: внутренняя ошибка EEPROM, перегрев, ошибка инвертера.
- U0126 / U0131 — потеря связи с блоком ЭУР по шине CAN.
- C1541 — датчик угла поворота руля: неисправность, потеря калибровки.
Если сканер показывает «историю» (Stored) без активного кода — ошибка была, но сейчас не проявляется. Можно стереть и понаблюдать. Если код возвращается сразу при включении зажигания или повороте руля — неисправность статична.
Что обычно делают в сервисе при ремонте электроусилителя руля
Мастер начинает с полной диагностики: читает коды, смотрит живые данные (Live Data) — крутящий момент на датчике, целевой и фактический ток мотора, температуру блока, напряжение бортовой сети. Проверяет калибровку нуля датчика угла поворота и крутящего момента — после замены батареи, снятия руля или удара в аварию нули сбиваются, и ЭУР может считать, что руль постоянно кручен.
Если виноват датчик крутящего момента — на колонных усилителях он часто нераздельно собран с валом столба, меняется сборкой. На рейковых — датчик может быть отдельным модулем, вкрученным в корпус рейки, тогда меняется только он. Электромотор меняется сборкой: выкручивают болты крепления к рейке или столбу, отключают разъём, ставят новый. Подшипники мотора отдельно почти не меняют — по трудоёмкости и стоимости равноценно новому мотору.
Блок управления (ЭБУ) на современных машинах часто интегрирован в корпус мотора (один моноблок). Если сгорел инвертер или процессор — меняют весь мотор с блоком. На старых схемах блок стоит отдельно (под сиденьем, в кабле, под капотом) — его можно заменить отдельно, но после замены обязательна прошивка и калибровка. Калибровка: выпрямить колёса, включить зажигание, не трогать руль 10–30 секунд (время зависит от бренда), затем медленно полностью влево-вправо пару раз. Сканер покажет «Calibration OK». Без этого руль может тянуть в сторону, помощь работать асимметрично, система удержания полосы — не включаться.
После ремонта обязательно пробная поездка: проверка Leichtlauf (лёгкости хода) на стоянке, устойчивости на трассе, работы режимов. Если стоят неродные диски или шины не того размера — ЭУР может работать некорректно, так как карта помощи заточена под штатный скролл и нагрузку. В этом случае помогает только перепрошивка блока под конкретную комплектацию, что делается только на дилерском оборудовании или у специалистов по чип-тюнингу руля.
